Роторно – зубовая тяжелая (ротационная) борона
«ЗУБОВАТОР» для влагосбережения 8 в 1

Роторно – зубовая тяжелая (ротационная) борона «ЗУБОВАТОР» для влагосберегающей обработки почвы

Широко применяются роторные (ротационные) бороны с гибкими цепными валами в Австралии, США и Канаде безусловными лидерами в почвозащитных энергосберегающих и влагосберегающих технологиях растениеводства. Обработка почвы вращающимися зубьями на гибком валу особенно ценна для влагосбережения, так как позволяет растительные остатки и сорняки поднимать к поверхности почвы и создать тем самым слой мульчи, при этом разрушая почвенные капилляры, снижая потери влаги.

Роторно-зубовая тяжелая борона (РЗБ) «ЗУБОВАТОР» - инновационное орудие по вертикальной обработки почвы, не забивается липкой почвой и мокрыми растительными остатками.

Можно применять, например, для ранней весенней обработки переувлажненной почвы с большим количеством растительных остатков, в том числе после глубокорыхлителей и плоскорезов, а так же для Ноу - тилл и работы на парах.

Особо надо отметить, что применение орудий по вертикальной обработке почвы (типа тяжелых игольчатых борон «ИГЛОВАТОР» или роторно-зубовых борон «Зубоватор» или турбодисковых культиваторов «Экспресс») является необходимым условием для успешного применения сеялок прямого сева (стерневыми сеялками). Понятно, что после применения орудий по вертикальной обработке почвы получается уже не классический прямой сев в необработанную почву.

Но вертикальная обработка почвы позволяет снизить потери влаги и уменьшить применение дорогих гербицидов сплошного действия (глифосатов), при этом рыхля почву, сохраняя ее структуру и оставляя растительные остатки сверху и этим значительно повышая эффективность применения стерневых сеялок (сеялок прямого сева) и технологию No – Till.

Особенности конструкции

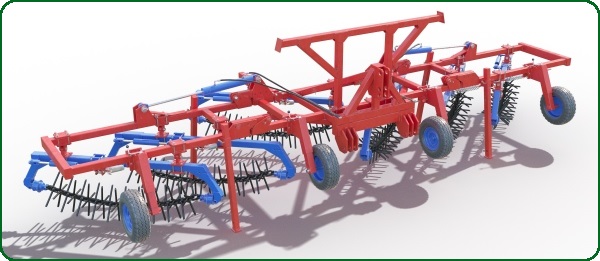

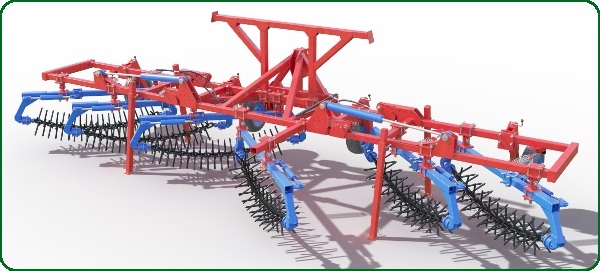

Тяжелая роторно – зубовая (ротационная) борона «ЗУБОВАТОР» РЗБ-7.5 Н/СТяжелая роторно – зубовая (ротационная) борона «ЗУБОВАТОР» РЗБ-7.5 Н/С



Роторно – зубовая (ротационная) борона «ЗУБОВАТОР» РЗБ-6Н



Специально под трактор МТЗ-82 разработана облегченная модель Зубоватора шириной 6м с рамой из профильной трубы 80х80х6. А для ранневесенних работ по переувлажненной почве можно установить дополнительную пару опорных колес (опция).



ОСОБЕННОСТИ ПРИМЕНЕНИЯ РОТОРНО – ЗУБОВОЙ БОРОНЫ «ЗУБОВАТОР» - влагосберегающая обработка почвы

Дополнительные возможности 8 в 1:

Чтобы снизить затраты крестьян на технику и повысить конкурентоспособность, мы разработали варианты расширения РЗБ «Зубоватор» путем установки на раму других рабочих органов и получения новых орудий с другими характеристиками, например:

  1. Игольчатые тяжелые литые диски Ǿ 550мм на тандеме из высокопрочной (легированной) стали с термообработкой концов, установленные на итальянских пружинных стойках 30х30 для переоборудования в Игольчатую борону для работы по вегетации, а также перед прямым севом.
  2. Волнистые турбодиски Ǿ 520 мм можно установить на те же пружинные стойки и получить орудие по вертикальной обработке почвы (на подобии ТДК «Экспресс»). Пружинные стойки дают эффект «отбойного молотка», обеспечивая равномерное рыхление почвы по всей ширине захвата, сохраняя ее структуру, но разрушая капилляры и измельчая растительные остатки, немного присыпая их почвой.
  3. На пружинную стойку можно установить культиваторную лапу 250 мм и получить пред посевной культиватор. Пружинные стойки прекрасно само очищаются от растительных остатков.
  4. Также можно установить на стойку двухстороннее долото 40х15х260 для чизелевания почвы на глубину до 20 см.
  5. На прицепные агрегаты можно установить пружинные зубья 16 мм от тяжелой пружинной бороны «Агристар».
  6. А также пружинные зубья 10 мм, чтобы получить легкую пружинную борону для работы по вегетации.
  7. Рубящие (режущие) катки (Rolling Chopper) позволяют интенсивно измельчать растительные остатки поперек движения агрегата. Наиболее эффективна комбинация Рубящих катков и Турбодисков.

Текущие цены на роторно-зубовые бороны «ЗУБОВАТОР»

Выдержка из прайса
РЗБ-3Н
159 000
РЗБ-4,5Н
236 000
РЗБ-6Н/Ж
368 000
РЗБ-6Н/С
397 000
РЗБ-7,5Н/С
496 000
РЗБ-10,5П
1 218 000
РЗБ-15П
1 371 000
РЗБ-21П
1 879 000
РЗБ-24П
2 160 000
Модуль РЗБ (L=2,2м, шириной захвата 1,5м при 40˚)
78 000
     "С" - складная рама
     "Н" - навесная
     "П" - прицепная

Универсальность 8 в 1 достигается установкой рабочих органов:

  1. Игольчатые литые тяжелые диски
  2. Турбодиски (ТДК «Экспресс»)
  3. Лапа культиваторная
  4. Долото двухстороннее
  5. Роторно-Зубовые модули
  6. Пружинные зубья 16 мм (тяжелые)
  7. Пружинные зубья 10 мм (по вегитации)
  8. Режущие катки (CHOPPER) Ø350мм

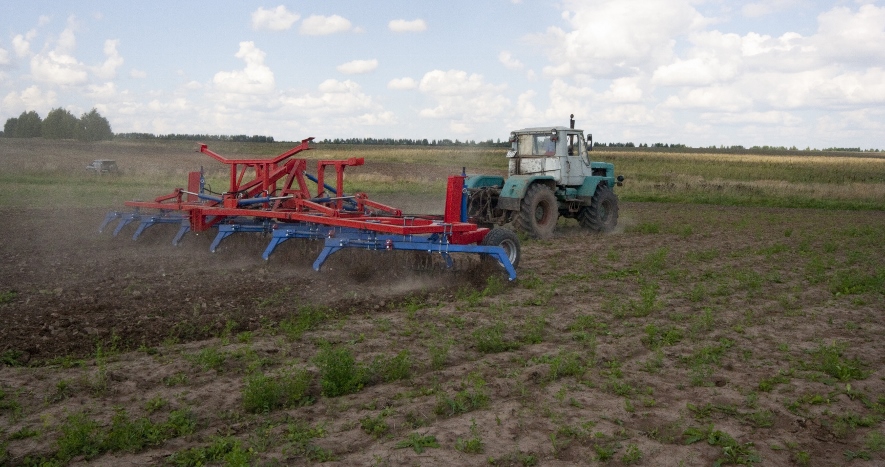

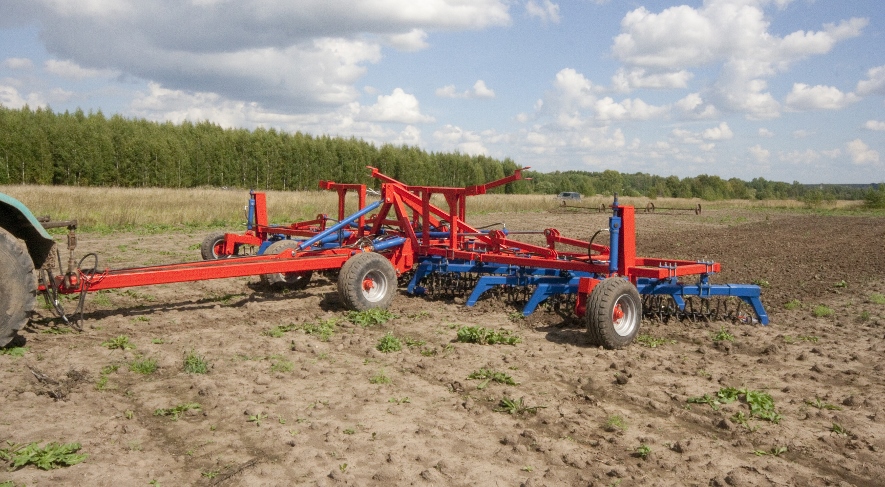

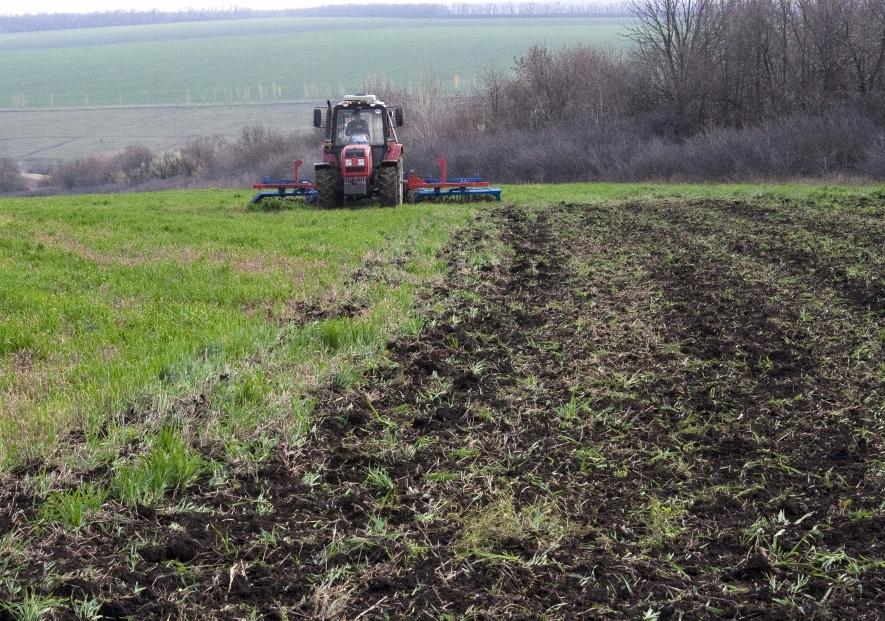

Зубоватор РЗБ-7,5 – съемку производил клиент с Самарской области:



Основные технические характеристики роторно-зубовой бороны «ЗУБОВАТОР»

Модель
РЗБ - 6Н
РЗБ - 7,5 Обл
РЗБ - 10,5П
РЗБ - 15П
РЗБ - 21П
РЗБ - 24П
Рабочая ширина (при угле атаки 45˚), м
6
7,5
10,5
15
21
24
Угол атаки модулей, градус
40
40
40
40
40
40
Количество модулей
4
7
6
10
14
16
Тип
навесная
складная
навесная
складная
прицепная
складная
прицепная
складная
прицепная
складная
прицепная
складная
Зубья
а) размер, мм
б) количество всего, шт

22
360

22
450

22
630

22
880

22
1240

22
1410
Вес, кг
1 350*/1 750
3200
3 900
5 800
8 800
9 600
Рабочая скорость, км/ч
10-20
10-20
10-20
10-20
10-20
10-20
Требуемая мощность, л/с:
а) паровая обработка
б) основная стерневая обработка

80-100
100-140

80-100
120-150

120-150
150-180

200-250
250-300

380-450
450-520

450-500
550-600

                                                                                             * При не складной раме и облегченной конструкции для МТЗ-82

Роторно – зубовая (ротационная) борона «ЗУБОВАТОР»

Рабочим органом роторно-зубовой (ротационной) бороны «ЗУБОВАТОР» являются зубья ø22мм, закрепленные крестом на каждом звене гибкого вала из цепи толщиной 22мм, диаметр зубового вала 450мм. Такая батарея из колючей гибкой цепи с мощными подшипниковыми узлами и механизм натяжения, устанавливается с углом атаки 40˚ по направлению движения.

При движении зубья – колючки вращаются на гибком цепном валу и производят тянуще-вращательное воздействие на почву (одновременно как зубовая борона и как ротационная борона – мотыга или фреза). А за счет регулируемой силы прижима к почве, степень воздействия на почву можно изменять в зависимости от конкретных задач (как для обработки стерни перед прямым севом, так и для ухода за парами и предпосевной подготовки почвы).

Существенная особенность нашей бороны – гибкий вал и большой угол атаки не дают бороне забиваться ни липкой почвой, ни влажными растительными остатками. Это делает ротационную зубовую борону «ЗУБОВАТОР» универсальным высокопроизводительным орудием для любых технологий и любых условий применения.

Роторно-зубовая борона «ЗУБОВАТОР» - это комбинация (условная) зубовой бороны и ротационной бороны – мотыги. По степени воздействия на почву, в том числе необработанную, наша борона «ЗУБОВАТОР» многократно превышает и зубовую борону и ротационную (игольчатую) мотыгу. Ее возможности по степени воздействия на почву хорошо видны при сравнении количества зубьев на метре ширины. На типовой зубовой бороне БЗТ-1 зубьев всего 20 шт., а на модуле РЗБ при угле атаки 45˚ шириной 1 метр – 60 шт., т.е. количество зубьев на РЗБ больше в 3 раза! А дополнительное воздействие вращением гибкого вала с углом атаки 40˚ превосходит воздействие на почву навесной ротационной мотыги.

Главная агрономическая особенность применения роторно – зубовой бороны – вычесывание (выдергивание) корневидных и корнеотпрысковых сорняков и других растительных остатков и выброс их на поверхность почвы. Роторно – зубовая (ротационная) борона может с успехом применяться даже для основной вертикальной обработки почвы для сохранения мульчи при прямом севе. И по нашему мнению подобная вертикальная обработка должна быть обязательным агротехническим приемом при прямом севе или консервирующей обработки почвы. Так как такая вертикальная обработка позволяет рыхлить почву на глубину сева и оставлять сверху растительные остатки, что очень благотворно сказывается на обогащение почвы кислородом воздуха с активизацией процесса гумификации растительных остатков и сохранению почвенной влаги.

Это особенно важно в тех случаях, когда между уборкой и посевом проходит 1,5-2,0 месяца и эти поля требуют специального ухода. Ведь надо прекратить потерю влаги, оставить растительные остатки сверху почвы и бороться с сорняками на убранных полях. И вот с этими задачами прямого сева будет прекрасно справляться роторно – зубовая борона «ЗУБОВАТОР», так как она может не заделывать растительные остатки в почву, а размещает их на поверхности почвы. Тем самым укрывая почву от солнечных лучей, разрушая капилляры и сохраняя этим влагу.

На основе модулей РЗБ с применением типовой рамы пропашных культиваторов КРН-5,6 и КРН-8,4 получаем недорогое высокопроизводительное инновационное орудие – навесную роторно – зубовую борону «ЗУБОВАТОР» для сплошной обработки почвы под трактора типа МТЗ-82, МТЗ-1221, МТЗ-1523 и Т-150 с шириной захвата бороны 6 и 9 метров.

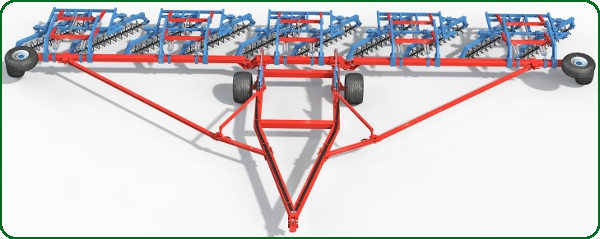

Прицепная зубово-роторная борона «ЗУБОВАТОР» РЗБ-16П, вид спередиПрицепная зубово-роторная борона «ЗУБОВАТОР» РЗБ-16П вид спереди

Для более мощных тракторов и для большей производительности есть прицепной вариант роторно – зубовой бороны «ЗУБОВАТОР» шириной захвата 15-24 метров. За основу взята рама тяжелой пружинной бороны «АгриСтар». Существенная особенность такой рамы – копирующие секции, что особенно важно при ширине 21 или 24 м. Взаимозаменяемость зубово – роторных модулей и пружинных борон позволяет на одной раме иметь два разных орудия. Сменные рабочие органы каждой секции шириной 3 м крепятся на четырех осях. Поэтому их замену произвести очень просто.

Роторно-зубовые модули (РЗМ)

Другим направлением использования роторно-зубовых (ротационных) борон является установка роторно – зубовых модулей на типовые почвообрабатывающие орудия – дисковые бороны, культиваторы, плуги и т.п. для дополнительной комбинированной обработки почвы. Применение модулей РЗБ по степени воздействия на почву значительно превосходит зубовые бороны за счет большего количества зубьев на метр ширины и их вращения, а также за счет гибкого вала и большого угла атаки 45˚. Модули РЗБ не забиваются ни липкой почвой, ни мокрыми растительными остатками. И это обеспечивает модулям РЗБ «ЗУБОВАТОР» непревзойденные свойства по выравниванию и измельчению почвы, высокую производительность и низкие затраты ГСМ.

По нашему мнению, зубово – роторные бороны сочетают в себе культиватор с пружинными стойками с долотьями для сплошной обработки почвы, зубовую борону, почвофрезу и ротационную мотыгу.

Главной особенностью работы вращающихся зубьев РЗБ является то, что сорняки вычесываются (выдергиваются) из почвы и складываются сверху.

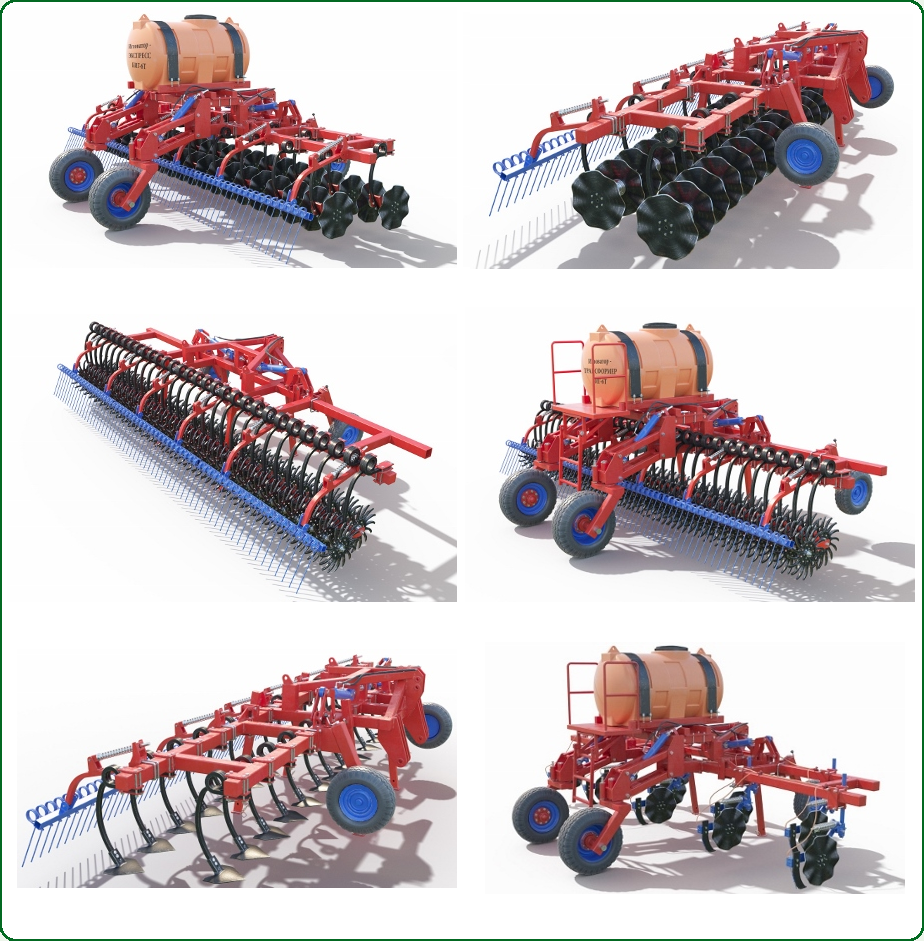

Дополнительные возможности

Более экономный вариант Турбо-дискового культиватора на базе Игольчатой бороны «ИГЛОВАТОР»

Трансформер-«ЭКСПРЕСС» 6м с емкостью 1000л и задними колесами
Трансформер-«ЭКСПРЕСС» 6м
Трансформер-«ИГЛОВАТОР» 6м
Трансформер-«ИГЛОВАТОР» 6м с емкостью 1000л и задними колесами
«ИГЛОВАТОР»-культиватор
Для подкормки пропашных культур может быть переоборудован «ИГЛОВАТОР-Трансформер-ПЖУ» с емкостью 1000л
Роторно-зубовые модули на культиваторе «АГРИФЕСТ»
Роторно-зубовые модули на культиваторе «АГРИФЕСТ»

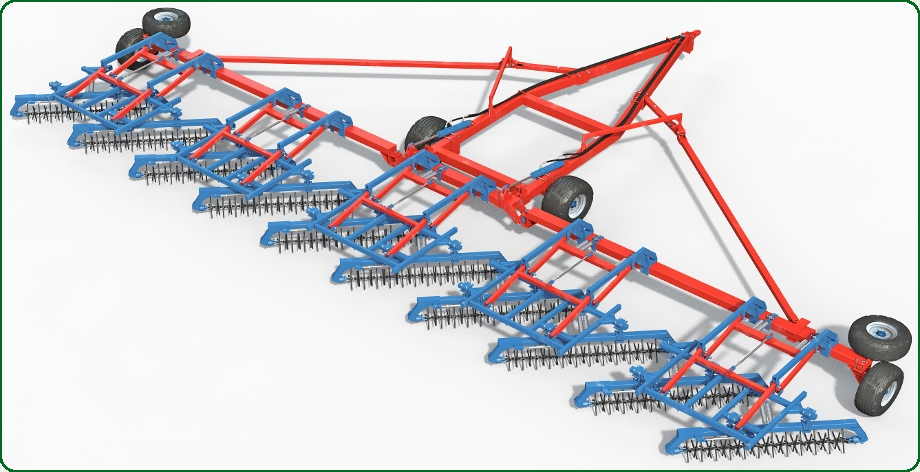

Прицепная зубово-роторная борона «ЗУБОВАТОР» РЗБ-15П
Прицепная зубово-роторная борона «ЗУБОВАТОР» РЗБ-15П
Цепной колючий модуль (РЗМ) с гибким валом может устанавливаться на любые почвообрабатывающие орудия
Секция на междурядье 70 или 45 см с пятью стойками может поставляться отдельно для модернизации имеющихся пропашных культиваторов под любую раму, в том числе «ЗУБОВАТОР» РЗБ-6Н
Стойка с игольчатыми дисками
Стойка с игольчатыми дисками.
На пружинной стойке можно установить литые игольчатые диски на тандеме (по типу БИГ-3) на 16 лучей и получить тяжелую игольчатую борону-мотыгу.
Диски можно переворачивать для увеличения воздействия на почву.
Игольчатый диск
Игольчатый литой диск на 16 лучей для тяжелой игольчатой бороны-мотыги
Роторно-зубовые модули
Новый тип рабочих органов Роторно-зубовые модули (РЗМ) можно использовать практически на любых почвообрабатывающих орудиях для финишной подготовки почвы.
Гибкий цепной вал с углом атаки 45 градусов с зубьями 20мм при диаметре 400мм оказывает очень интенсивное тянуще-вращательное воздействие на почву (в 3 раза большее чем зубовая борона БЗТ-1), выравнивая её и измельчая комья. Наш модуль не забивается липкой почвой и растительными остатками. Сорняки вычесываются (выдергиваются) на поверхность почвы.

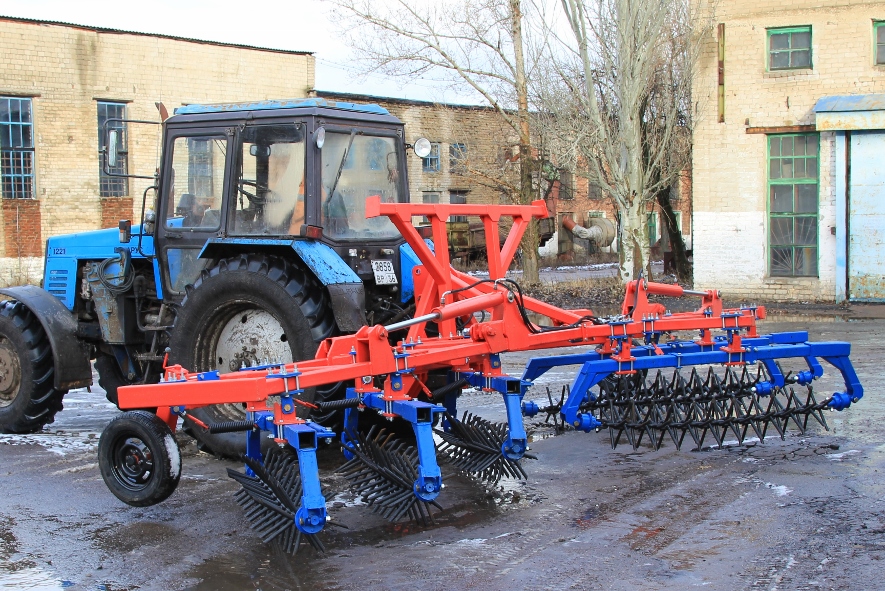

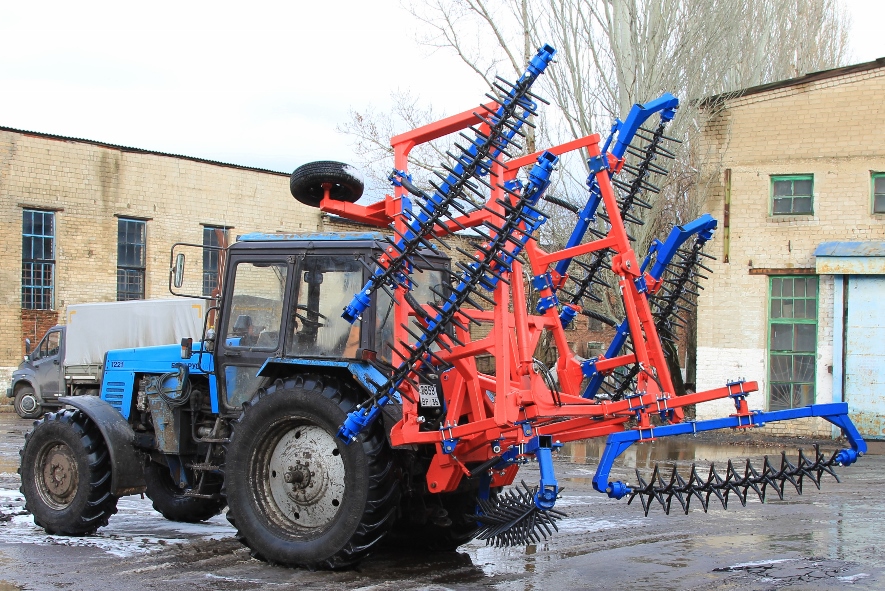

Роторно-зубовая борона «ЗУБОВАТОР» навесная, 6м



Роторно-зубовая прицепная борона Зубоватор шириной 10,5м





Роторно-зубовая прицепная борона РЗБ-7.5 НО
